執行元件 — CXS系列雙聯氣缸
技術參數

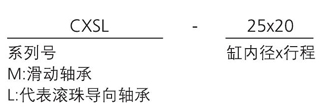

訂貨型號
技術參數
| 內徑（mm） | 6 | 10 | 16 | 20 | 25 | 32 |
| 動作型式 | 雙作用 | |||||
| 工作介質 | 空氣（經40um過濾的潔凈空氣） | |||||
| 最高使用壓力 | 0.7Mpa | |||||
| 最低使用壓力 | O.15Mpa | O.1Mpa | 0.05Mpa | |||
| 使用活塞速度 | 30-300 | 30-800 | 30-700 | 30-600 | ||
| 環境和流體溫度 | -5~60℃（未凍結） | |||||
| 緩沖 | 兩端橡膠緩沖 | |||||
| 結構 | 雙氣缸 | |||||
| 給油 | 不需要 | |||||
| 行程調整范圍 | 0~5mm | |||||
| 軸承 | 滑動油/球軸承 | |||||
| 活塞桿不回轉精度 | ±0.1° | |||||
| 接管口徑 | M5×O.8 | 1/8" | ||||
| 本體制質 | 鋁合金 | |||||

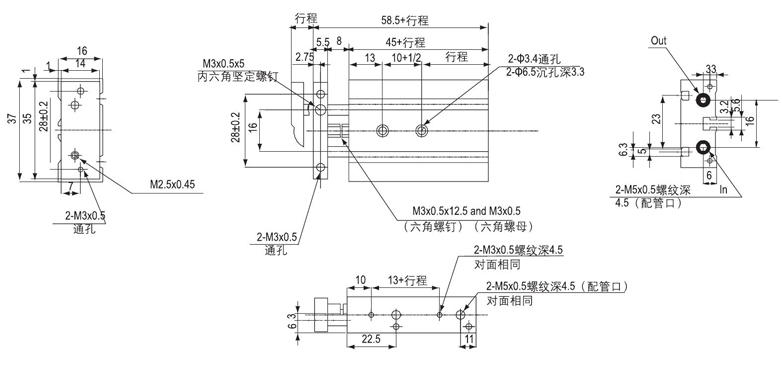

外型尺寸
| 型號 | 行程 | 10+1/2行程 | 13行程 | 45+行程 | 58.5+行程 |
| CXS□6-10 | 10 | 15 | 23 | 55 | 68.5 |
| CXS□6-22 | 20 | 20 | 33 | 65 | 78.5 |
| CXS□6-30 | 30 | 25 | 43 | 75 | 88.5 |
| CXS□6-40 | 40 | 30 | 53 | 85 | 98.5 |
| CXS□6-50 | 50 | 35 | 63 | 95 | 108.5 |
